8324功率管驱动电路替代芯亿达MX8324，中微CMS8324
三相无刷电机预驱电路 PMOS+NMOS
功能描述

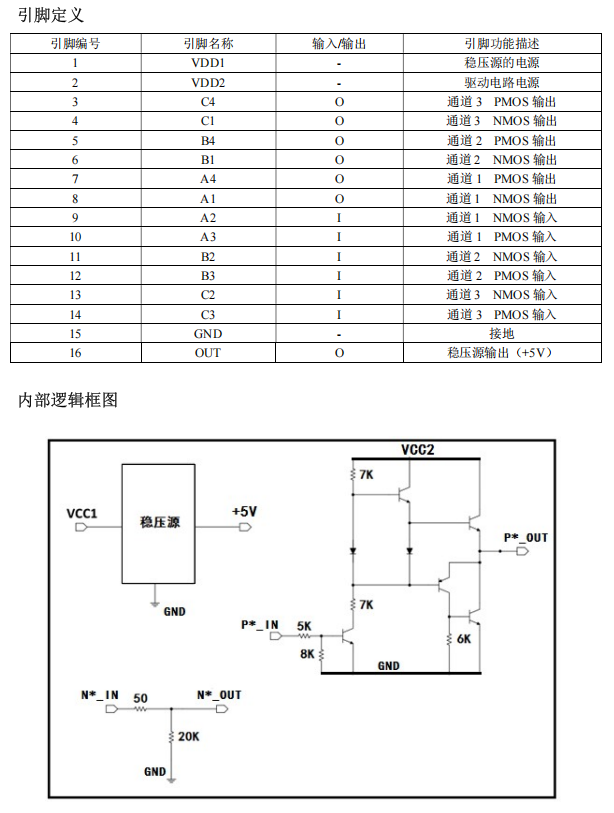

8324 内部包含 3 路 NMOS 功率管驱动电路、3 路 PMOS 功率管驱动电路。电路内部集成了 78L05三端稳压器，可提供稳定的 5V 输出电源。
8324 最高可工作在 36V，极限耐压为 65V。在工作电压为 24V 时，内部控制电路可使 PMOS 功率管开启时的栅极电压为 12V 左右 （即 PMOS 功率管的 VGS 电压约为-12V）。
8324 可实现 NMOS、PMOS 的快速导通关断，延迟、导通关断时间均在 400ns 以内（负载电容为 1nF条件下）
特性
● 低待机电流：0.9mA@12V/1.1mA@24V
● 工作电压范围：12V～36V
● 开关速度快:<400ns @CLoad=1nF
● 可直接驱动 PMOS+NMOS 功率管
● 集成 78L05
● 抗静电能力:2KV（HBM）
● 工作温度范围：-20℃～+80℃
● 内置保护电路：过温保护（TSD）、过流保护（OCP）
典型应用
● 三相电机 PMOS、NMOS 功率管驱动
