随着非传统钻井业务的增长，人们对液位传感器的需求也在不断提高 石油天然气钻探新面貌。 如今，人们使用各种传感器和 控制器进行石油天然气钻探， 这种高科技手段不仅实现了 资源开采，还保护了环境。 液位测量在石油天然气领域的应用正变得日益重要。在油井的整个寿命周期中，水、油 和化学流体都是整合在一起的，而随着水力压裂等非传统钻井技术的兴起，这种情况更 为明显。新技术的兴起和新法规的出台要求在处理回流和产生的废水的同时，还要监测 各种各样的化学品。这样，液位测量的应用将远远超出仅监测设备性能和可靠性的用 途。生产商如今需要更多地处理生产流程中的副产品，通过更好地采集、储存和处理程 序，避免对环境造成污染。而液位传感技术的使用将帮助这些流程更高效、更可靠地进 行。

常见液位传感应用 储罐液位监测 • 化学剂注入 • 液压和润滑油油箱 • 钻井液(泥浆)罐监测 • 输送过程液位监测 使用可靠的液位传感器进行采出水监测 虽然现今水力压裂法不受《净水法》的限制，但各类环保组织一 直在督促钻井公司本着诚信的原则开展业务，并针对水的使用及 污染物进行自我管理。 许多有毒物质都与非传统钻井产生的采出水有关。根据钻井工地 的位置、规模和持续时间的不同，采出水可能在现场处理，也可 能转移至其他处理设施进行处理。但不管怎样，污染水体在处理 前通常会以某种形式就地储存。

采出水中常见的化学品包括： • 甲醇 • 异丙醇 • 乙二醇单丁醚(2-丁氧基乙醇) • 乙二醇(1.2-乙二醇) • 氢化处理的轻质石油馏分 • 氢氧化钠(烧碱) 系统在未来发生外溢时应能立即发出警报，警示操作员采取行 动;另外，Exxon公司还必须实施一套方案，主动监测相互连通 的废水储罐。 在石油天然气开采的整体例行规划中，完善的计划通常会涉及到 对上述及其它各类有毒物质的持续收集、处理和处置。而可靠的 液位传感技术是这类计划的重要组成。

在宾夕法尼亚还发生过其他类似事件，由于未发现故障，导致压 裂作业中带有有毒物质的收集液外泄。其中一次是有 9000加仑液 体外溢到邻近的农场，另一次外溢量则高达227000加仑，导致许 多家庭被迫撤离。 不遵守法规的代价非常高昂。在 EPA(美国国家环境保护局)最 近的一次诉讼中，Exxon(埃克森公司)同意支付 10万美元的罚 款，并花费预计 2千万美元用于防止宾夕法尼亚和西弗吉尼亚的 天然气钻井作业污水外溢。这次诉讼涉及的是2010年发生的一起 污水外溢事件。

当时的州检查员发现，压裂水回收工厂中的一个 阀门开启导致了泄漏。此外，检查员还注意到开启的阀门与一系 列储罐相连，储罐储存有来自全州压裂井的废水。如果连续检测 这些储罐液位的异乎寻常的下降，本可以防止外溢问题，但最终 结果是，氯化物、锶、钡元素流入了附近一条用于供应当地饮用 水的河流。根据协议要求， Exxon公司必须为其在宾夕法尼亚和 西弗吉尼亚的全部常驻生产厂安装一套连续的远程监控系统，该 如今，有关石油天然气勘探与生产的更佳实践针对饮用水安全和 一般环境保护向社会提供了更好的保障。 EPA提议了一套方案， 对废水液位进行连续监测，以防止天然气勘探过程发生废水外 溢。该方案的关键就是可靠、精确的液位传感器。 使用的传感器类型：浮力(浮子)、光电、电容、超声波单点式 液位开关，以及浮力、超声波、磁致伸缩式连续液位变送器 钻井液泥浆罐中的精确液位检测 基础物质储罐—这类储罐储存有碱或油之类用于生产泥浆混合剂 的基础液体。它们通常位于钻井平台上或附近。浮力、电容和光 学低液位传感器适合于该类应用。 泥浆池—这类储罐通常包含喷嘴或搅拌器，以保证泥浆的持续混 合。其使用的传感技术必须能够检测各种粘度和成分不同的混合 物。 泥浆补给罐—这是一种中间储罐，用于收集从孔道流回的泥浆。 流回的泥浆受到石油、气体、海水、岩石和沙子的污染，因此在 处理前必须进行储存。泥浆振动筛—用于去除岩石和沙子，以回 收泥浆中的可复用液体成分。该过程中所使用的容器应具有液位 传感功能。 几十年来，各储罐厂家已经使用了许多种单点式液位开关和连续 液位变送器，用于检测适当的泥浆液位及其在孔道中使用前、 中、后的成分。这些传感器通常与控制器相连，能够实现自动化 处理并触发紧急报警。传感器的精度和可靠性能保证钻井的正常 运行时间。 钻井时，操作人员需要将一种名为“泥浆”的化合物混合剂注入 钻头孔道以对其润滑，从而防止过热。 在泥浆的生产和储存过程中可能会用到多个储罐。每个储罐的液 位都需进行监测，以防止泥浆输送中断。泥浆储罐有以下几种类 型： 使用的传感器类型：浮力(浮子)、光学、电容、超声波单点式 液位开关，以及浮力、超声波、磁致伸缩式连续液位变送器 其他石油天然气液位传感应用 石油分离器—直接来自孔道 的石油会混有沙子、各种气 体和水。水和石油还会形成 废水储罐—海上平台必须保护海洋不受其产生的污染物质影响。 雨水会将平台上的污染物冲走，并汇集至废水储罐。废水随后被 转移至特殊容器进行处理。可靠的液位传感是防止废水储罐溢 流、污染环境以致导致高额罚款和清理操作的关键因素。 乳液。了解石油、水和乳液 的边界对分离过程而言非常 重要。可使用一系列液位变 送器确定这些边界。

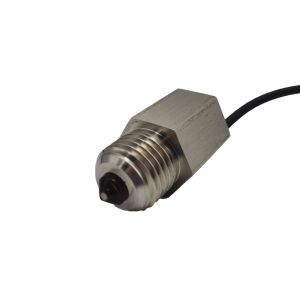

锦锋科技推出的 LLM19SC24P工业不锈钢光学液位传感器可以应用于石油邻域，其采用不锈钢外形，可承受超高的水压；M19的螺纹可随意更换；PNP/NPN输出驱动强劲；光学方式检测精确可靠；使用寿命长；其耐温最高可达120℃，可在严苛的工业环境中使用。
