筋膜枪：肌肉放松的科技利器与方案解析

筋膜枪，全称为肌肉筋膜放松按摩枪，英文名为 Fasciagun。它的工作原理基于电机产生的高频振动，通过这种振动对筋膜进行按摩，有效减少肌肉与筋膜之间的粘连和结节，进而缓解肌肉酸痛，减轻运动损伤带来的不适以及乳酸堆积所引发的疲劳感，为运动爱好者和久坐人群提供了便捷的肌肉放松解决方案。

筋膜枪方案核心原理

本筋膜枪方案的核心原理并不复杂。它借助单片机输出的 PWM 方波信号，精准控制高频电机运转，从而产生多种不同的振动模式。这些振动经由按摩头传递至肌肉组织，能够显著促进局部肌肉的血液循环，达到放松肌肉的显著效果。方波信号具有控制简便、能让马达输出强劲动力的优点，不过也存在明显不足，比如运行时产生的噪音较大，而且最高转速较难突破 10 万转这一瓶颈。

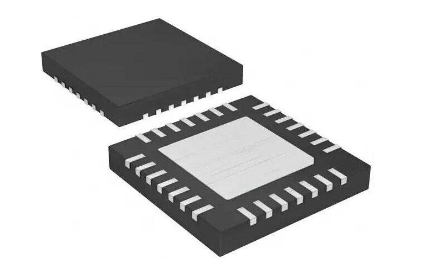

在本方案中，主控芯片选用了 32 位单片机 KYLIN32a。它具备多种实用功能，通过触控按键，用户可以轻松调节 3 挡振动模式，满足不同场景下的肌肉放松需求。定时关机功能十分贴心，能够科学合理地计算按摩时间，避免过度按摩对肌肉造成损伤。压力传感器功能则起到了安全防护的作用，可有效防止用户在使用过程中按压力度过大，保障使用安全。

PCBA 关键技术领域与功能详解

筋膜枪方案的 PCBA 设计涵盖了电子工程中的多个关键技术领域，包括电源管理、电机控制、单片机应用以及电路设计等。下面为您详细介绍几个关键知识点：

5V 升压 12.6V 芯片

FS4059C 是一款性能出色的芯片（此处可补充该芯片更详细参数、特性等，如芯片的工作频率、转换效率等，因原文未详细说明，暂以通用描述替代），在筋膜枪的电源管理系统中发挥着重要作用，能够实现 5V 到 12.6V 的电压转换，为电机等部件提供稳定的工作电压。

电池电量指示功能

该功能通过精准检测电池电压，以不同颜色的指示灯直观显示电池电量状态。当电压高于 10V 时，绿灯亮起，表明电量充足；电压低于 10V 时，黄灯亮起，提示用户电量即将不足；电压低于 9.0V 时，红灯亮起，进一步提醒用户需要及时充电；而当电压低于 8.0V 时，产品将自动断电，防止因电压过低对电池造成损害。

充电指示功能

在充电过程中，指示灯会呈现不同的状态。红灯闪烁表示正在充电；当充电电压达到 12.6V 时，绿灯常亮，同时自动停止充电，避免过充对电池造成损伤。从电池电量低至红灯亮起到充满电，整个充电过程大约需要 2 个小时，充电效率较高。并且，在充电状态下，电机无法启动，确保充电过程的安全稳定。

工作方式

本筋膜枪总共设有 4 个挡位，每个挡位对应不同的转速，以满足用户多样化的按摩需求。一档转速为 1600 转，二档为 2100 转，三档为 2600 转，四档则高达 3100 转。开机方式为长按 2 秒，开机后默认进入一档工作模式，此时一档指示灯亮起。用户每按一下按键，筋膜枪就会切换至下一个挡位，同时相应挡位的指示灯亮起，操作简单直观。

主控芯片选型与方案对比

从技术原理层面分析，实际上许多国产 MCU 都具备担任筋膜枪主控芯片的能力。以 20pin 的 003 系列芯片为例，其资源足以满足筋膜枪的基本控制需求。例如中微 5880/6990、灵动微 0010 或者 003（32 位）等芯片，都可以作为筋膜枪的主控芯片使用。

在早期的筋膜枪方案中，马达驱动板通常是独立设计的，主控 MCU 的性能要求相对较低，主要功能仅是实现基本的控制操作。而电机控制部分则需要单独配备一颗 MCU 或者采用专用马达驱动芯片，来处理电机的转速调节、启停控制以及力度调整等关键参数。这种方案的优点在于控制部分设计简单，无需深入研究无刷马达的复杂算法，因为无刷马达的控制完全依赖马达驱动芯片的算法进行协调。然而，这种方案也存在明显弊端，调试成本较高，而且整体成本也相对较高。随着技术的不断发展和优化，如今的筋膜枪方案在集成度和成本控制方面都有了显著提升，为用户带来更优质、更经济的产品体验。
