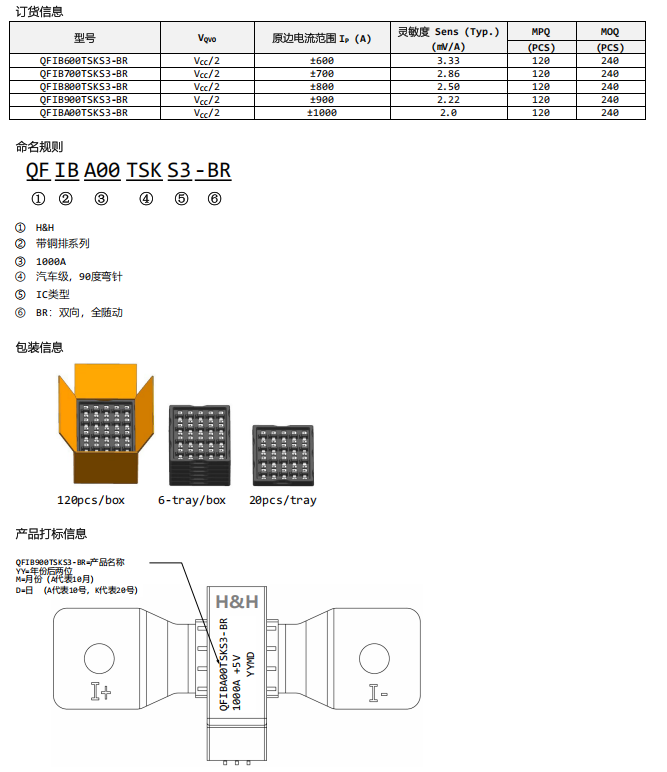

QFIBxxxTSKS3-BR系列电流传感器各型号：QFIB600TSKS3-BR，QFIB700TSKS3-BR，QFIB800TSKS3-BR，QFIB900TSKS3-BR，QFIBA00TSKS3-BR

QFIBxxxTSKS3-BR系列电流传感器为工业和汽车应用领域内AC，DC的电流检测提供了可靠，性价比更高的解决方案。并为原边和副边提供了有效隔离，同样外壳可以提供从±600A到±1000A多种不同电流测量规格。

优势特征

l 应用HALL感应原理的开环型电流传感器

l 单电源5V供电

l 模拟信号输出

l 原边测量电流范围：±600A~±1000A

l 传感器工作温度范围：-40 °C to +125°C

l 输出电压：

-BR：全随动，零电流偏置VQVO=VCC/2，增益Gain随VCC等比例变化

l 适用于汽车行业的高精度传感器

l 响应时间：<4us

l 可配置钳位电压（请联系工厂）

产品应用

l EV/HEV电机控制器

l 变频器、逆变器控制

l 功率电源和DC-DC变换器控制

工作原理

开环电流传感器利用安培定律（一根通电直导线周边产生的磁场与导线中的电流成比例），利用 hall 器件的特性，通过检测原边电流产生的磁场强度 B 的大小，从而检测出导线中的电流大小。在磁滞的线性区间内，B 与 I 的比例关系为：

B（IP）= K * IP （K 为常数）

Hall 电压可以表示为：

VH=(RH/d) * I * K * IP

除了 IP 是变化量，其余都是常量，由此：

VH=K1 * IP（K1 为常数）

特定的Hall芯片通过放大VH从而得到电压来推算出原边电流。
